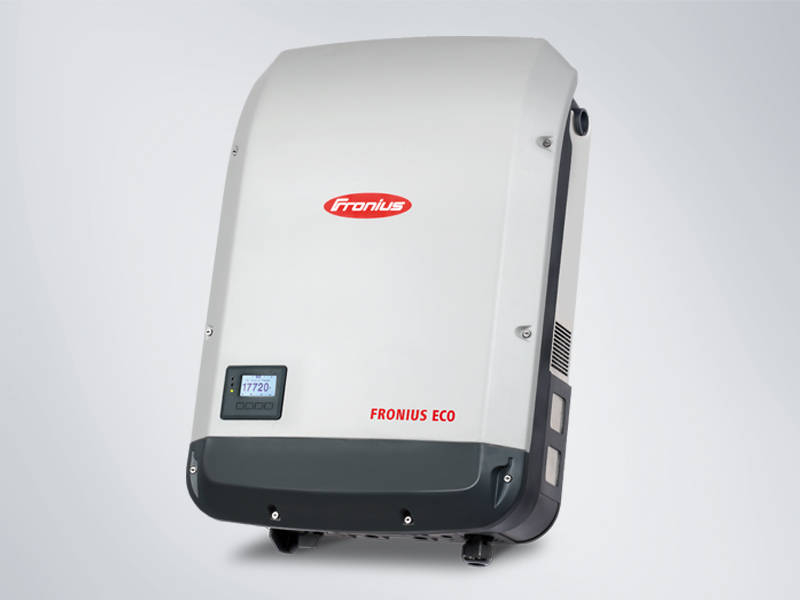

Інвертор мережевий Fronius Eco 25.0-3-S Light (25кВт, 3 фази, 1 трекер)
Fronius Eco 25.0-3-S компактний інвертор, що забезпечує максимальну генерацію
Трифазний інвертор Fronius Eco з категорією потужності 25,0 та 27,0 кВт ідеально відповідає всім вимогам великомасштабних установок. Завдяки легкій вазі та системі кріплення SnapINverter інвертор швидко та легко встановити як у приміщенні, так і на вулиці. Ця серія інверторів оснащена захистом класу IP 66 та претендує на введення нових стандартів якості. Крім того, завдяки інтегрованим утримувачам запобіжників та додатковому запобіжнику постійного струму можна відмовитись від використання блоків послідовного з'єднання.
У версії LIGHT немає WLAN на борту. У конфігурації Light немає комунікаційного модуля для підключення Smart Meter.
ТЕХНІЧНІ ДАНІ
ВХІДНІ ДАНІ
Кількість MPP трекерів (контролерів точки максимальної потужності): 1
Макс. вхідний струм (Idc max): 44,2 A
Макс. струм короткого замикання, масив модулів: 80 A
Діапазон вхідної напруги постійного струму (Udc min - Udc max): 580 - 1000 V
Початкова напруга подачі енергії (Udc start): 650 V
Номінальна вхідна напруга (Udc,r): 580 V
Діапазон напруги для точки максимальної потужності (Umpp min - Umpp max): 580 - 850 V
Діапазон оптимальної напруги точки максимальної потужності: 580 – 850 V
Кількість підключень постійного струму: 6
Максимальна потужність генератора ФВ (Pdc max): 37,8 kWpeak
ВИХІДНІ ДАНІ
Номінальна напруга змінного струму (Pac,r): 25 kW
Максимальна вихідна потужність (Pac max): 25 kVA
Вихідний змінний струм (Iac nom): 37,9 / 36,2 A
Підключення до електричної мережі (Uac,r): 3~ NPE 400/230, 3~ NPE 380/220 V
Діапазон напруги змінного струму (Umin – Umax): 150 – 275 V
Частота (fr): 50/60 Hz
Діапазон частот (fmin – fmax): 45 – 65 Hz
Коефіцієнт нелінійних спотворень: <3% @Pnom (230/400VAC 50Hz)
Коефіцієнт потужності (cos φac,r): 0 - 1 ind,/cap,
ЗАГАЛЬНІ ДАНІ
Розміри габаритні/ширина: 512 mm
Габаритні розміри/висота: 751 мм.
Глибина: 227,5 мм
Маса: 35,5 кг
Вага з упаковкою: 39,5 кг
Клас захисту: IP 66
Клас безпеки: 1
Категорія перевантаження (постійний/змінний струм) 1): 2/3
Нічне споживання: < 1 W
Конструкція інвертора: Безтрансформаторний
Охолодження: Регульоване повітря, що охолоджує
Установка: У приміщеннях та просто неба
Діапазон температур довкілля: -25°C - +60°C
Допустима вологість повітря: 0 – 100 %
Макс. висота над рівнем моря 2): 2,000 m / 2500 m
Технологія підключення постійного струму: По 6 клем з гвинтовим кріпленням з перерізом 2,5–16 мм² на кожен полюс (DC+/DC–)
Технологія підключення до мережі змінного струму: 5-контактні клеми змінного струму з гвинтовим кріпленням та перерізом 2,5–16 мм²
Сертифікати та відповідність стандартам: ÖVE/ÖNORM E 8001-4-712, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727,
AS 3100, AS 4777-2, AS 4777-3, CER 06-190, G99, UNE 206007-1, SI 4777, CEI 0-16, CEI 0-21
Рівень генерації шуму: 60,3 dB(A)
Клас випромінювання перешкод: B
ЕФЕКТИВНІСТЬ
Максимальний ККД (Фотовольтаїчна система – електрична мережа): 98,2 %
ККД відповідно до європейських стандартів (ηEU): 98,0 %
за 5% Pac,r 3): 95,1/91,5%
за 10% Pac,r 3): 97,0/95,2%
за 20% Pac,r 3): 97,8/96,9%
за 25% Pac,r 3): 98,0/97,0%
за 30% Pac,r 3): 98,1/97,2%
за 50% Pac,r 3): 98,2/97,5%
за 75% Pac,r 3): 98,2/97,5%
за 100% Pac,r 3): 98,2/97,5%
ККД адаптації точки максимальної потужності: > 99,9%
ЗАХИСНІ ПРИСТРОЇ
Вимірювання ізоляції в контурі постійного струму: Так
Алгоритм дії при перевантаженні: Зміщення робочої точки, обмеження потужності
Запобіжник постійного струму: Так
Вбудований власник запобіжника: Так
Захист від неправильної полярності постійного струму: Так
ІНТЕРФЕЙСИ
Бездротова мережа (Wi-Fi) / локальна мережа Ethernet: Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 входів та 4 цифрових входу/виходу: Інтерфейс приймача сигналів контролю спрацьовування
USB (роз'єм типу A) 4): Реєстрація даних, оновлення інвертора через USB-накопичувач
2 RS422 (роз'єм RJ45) 4): Fronius Solar Net
Сигнальний вихід 4): Управління енергією (релейний вихід із гальванічною розв'язкою)
Плата реєстрації даних Datalogger та веб-сервер: Вбудований
Зовнішній вхід 4): Підключення лічильника S0/оцінка захисту від перенапруги
RS485: Modbus RTU SunSpec або підключення лічильника
ВІНОСКА ДЛЯ ТЕХНІЧНИХ ДАНИХ
1) Відповідно до IEC 62109-1. Доступна DIN-рейка для додаткового захисту від перенапруги типу 1+2 або типу 2.
2) Необмежений/обмежений діапазон напруги.
3) При мінімальній вхідній напрузі (Umpp min) / номінальній вхідній напрузі (Udc,r) / максимальній вхідній напрузі (Umpp max).
4) Також доступна спрощена версія.
ТЕХНОЛОГІЯ SNAPINVERTER
Інвертори SnapINverter мають просту, стандартизовану систему кріплення, що робить встановлення та обслуговування максимально легкою. Особливістю конструкції пристрою є те, що зона підключення відокремлена від модуля силового блоку. Ці елементи встановлюють окремо. Спочатку до стіни кріплять дуже легку використання зону підключення і всі її кабелі, а потім прикріплюють силовий блок. З інноваційною шарнірною системою монтаж та обслуговування дуже зручний для користувача. Інвертор потрібно лише вставити у кріплення для настінного монтажу та зафіксувати. Це означає, що для обслуговування не потрібно знімати весь інвертор, достатньо лише зняти силовий блок. Усі кабелі залишаються дома.
ВБУДОВАНІ ІНТЕРФЕЙСИ ОБМІНУ ДАНИМИ
Ми є першим виробником інверторів, що пропонує пакет обміну даними з повністю інтегрованою системою реєстрації даних, можливістю підключення через бездротову мережу або Ethernet, функцією управління генерацією та споживанням енергії, веб-сервером та набором інтерфейсів. Інвертор підключається до Інтернету без використання додаткових кабелів, і вам гарантовано ідеальний огляд фотовольтаїчної системи. Підключення до інших компонентів здійснюється за допомогою таких інтерфейсів, як Modbus TCP SunSpec, Modbus RTU SunSpec та Fronius Solar API (JSON). Відкриті інтерфейси можна використовувати паралельно із Fronius Solar.web.
SMART GRID READY
Інвертори Fronius готові до розумних мереж Smart Grid завтрашнього дня, відповідають усім технічним вимогам мереж майбутнього та оптимально оснащені, щоб відповідати технічним вимогам мереж майбутнього. Цілу серію інтелектуальних можливостей, так званих функцій Advanced Grid, вже вбудовано в інвертори, включаючи низку функцій управління оптимізацією експорту до мережі реактивної та активної потужності. Ці функції призначені для забезпечення стабільної роботи мережі навіть за високої щільності фотовольтаїчних систем та запобігання небажаним перервам у подачі енергії і, відповідно, зниження вироблення енергії через вихід параметрів електричної мережі за допустимі межі. Таким чином, інвертори Fronius забезпечують оптимальну роботу фотовольтаїчної системи. Крім того, якщо встановлено обмеження енергії, інвертори Fronius можуть забезпечувати динамічне управління подачею з максимізацією споживання. Просто підключіть лічильник та встановіть обмеження подачі.
DYNAMIC PEAK MANAGER
Dynamic Peak Manager — це новий алгоритм відстеження точки максимальної потужності, що динамічно адаптує поведінку під час пошуку оптимальної робочої точки. Особливість того, що Dynamic Peak Manager автоматично перевіряє всю криву характеристик і визначає глобальну точку максимальної потужності (GMPP), навіть якщо панелі частково затінені.
НУЛЬОВИЙ ЕКСПОРТ У МЕРЕЖІ
Сьогодні зростає кількість операторів енергосистем у різних країнах світу, які потребують обмеження експорту фотовольтаїчної електроенергії перед підключенням системи до електричної мережі. Завдяки функції динамічного зниження вироблення потужності Fronius пропонує ефективне рішення щодо оптимізації управління експортом електроенергії. Насамперед інвертор живить електроприлади в будинку, а потім знижує вироблення енергії до максимально допустимого. рівня, дозволеного оператором. Ця функція дозволяє інверторам Fronius повністю обмежити експорт фотовольтаїчної енергії до мережі. Відповідні обмеження мережного оператора можна виконати завдяки простому настроюванню інвертора через веб-інтерфейс.
АКТИВНЕ ОХОЛОДЖЕННЯ
Технологія активного охолодження заснована на використанні одного або декількох вентиляторів, які не тільки запобігають появі гарячих точок, але й регулюють циркуляцію повітря всередині інвертора, тим самим підтримуючи низьку температуру силової електроніки. Це позитивно впливає на термін служби пристроїв, а також дозволяє оптимізувати роботу та заощадити кошти. Компанія Fronius за промовчанням використовує технологію активного охолодження на всіх пристроях.
